Подскажите как определить на какой стороне находиться контакт свитча если смотреть спереди на клаву?
Клавиатура:

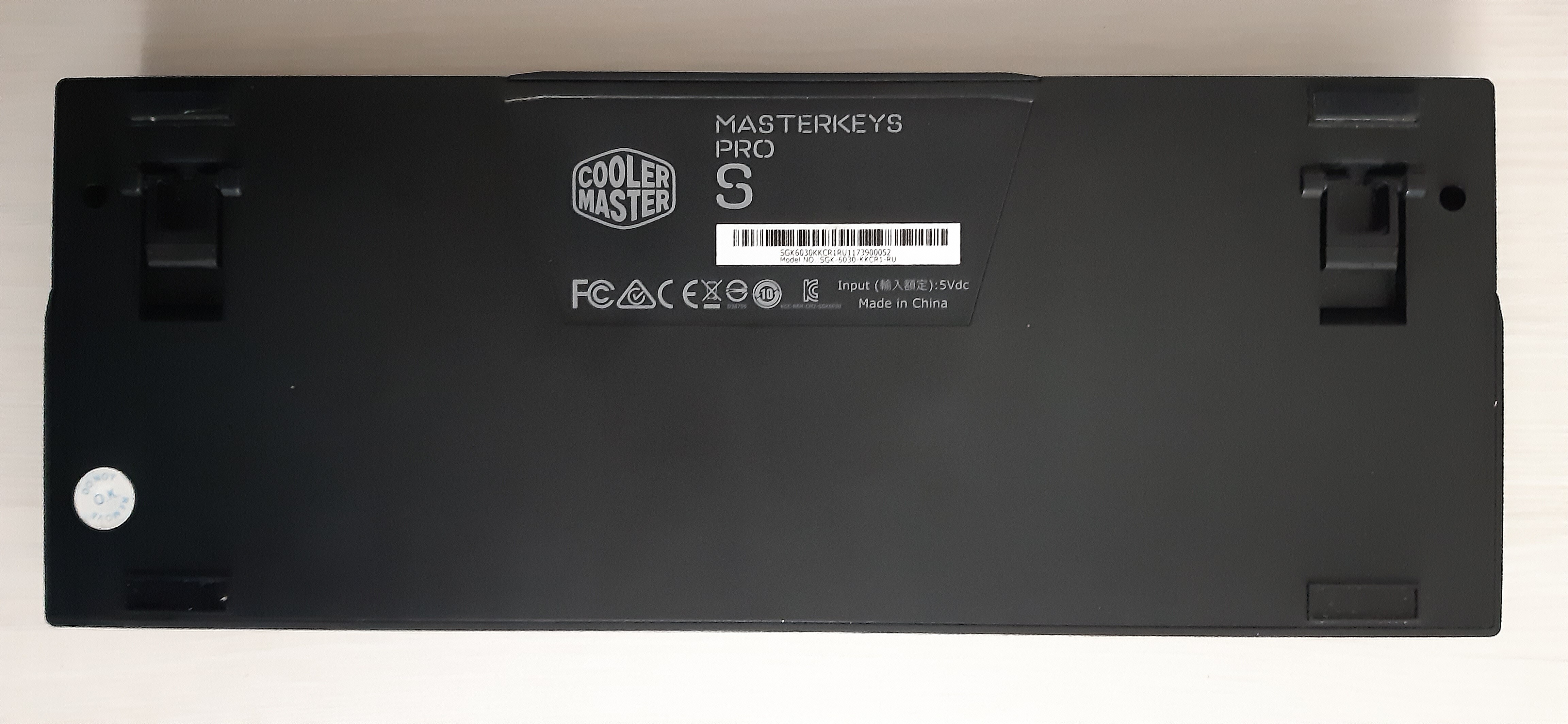

Cooler Master MasterKeys Pro S RGB Black (SGK-6030-KKCR1-RU)
Добрый день!
Контактная пара расположена со стороны, противоположной расположению светодиода и рассеивателя на свитче. Через прозрачный корпус она просматривается. Также на этой стороне корпуса обычно указан производитель. В любом случае сам свитч можно поставить любой стороной, правила диктует плата, место расположения отверстий под пайку.
1 лайк
День добрый!
Спасибо огромное!
Я просто хочу смазать свитчи не выпаивая их, поэтому хотел узнать, что бы не смазывать ту сторону, где расположен контакт.
Понимаю, что лучше свитч выпаять и смазать нормально разобрав его, но распайку 174 контакта я не осилю, да и дорожки на плате имеют ограниченный ресурс клея - после нескольких раз распайки/запайки дорожки начнут отслаиваться, поэтому решил смазывать не выпаивая.
Ресурс клея действительно имеется, но в целом от одной распайки обычно ничего не происходит страшного. Но зависит от возраста клавиатуры и навыков пайки. Если проводить смазку таким образом, лучше всего это делать кисточкой и использовать тефлоновую смазку, не использовать баллончик. Смазка окажет влияние на плавность хода в некоторой степени, правда не уберет никак звон пружин. Также без распайки получается смазать по сути только верхний хаузинг и косвенно стем, когда при разборе свитча смазывает только нижний хаузинг, в котором расположены колеи, и стем с пружиной.
Поэтому, конечно, рекомендуем все же смазывать свитчи с распайкой. Если находитесь в Москве, можете принести к нам плату чисто на распайку, а смазкой и запайкой заняться самостоятельно. Такое будет стоить у нас 15*87=1305 рублей. Или быть может найти мастера в своем городе, который возьмется за это дело. Потому результат полноценной смазки будет на голову выше и ощутимее.
[quote=cruster post_id=49036 time=1679668523 user_id=5085]
Но зависит от возраста клавиатуры
[/quote]
Если судить по инфе с сети, то клавиатура выпущена 7 лет назад.
Я ее купил б/у недавно.
Клавиатура близка к новой за исключением металлического звука в свитчах (пружины) и звона стабов.
А так, доволен ею.
[quote=cruster post_id=49036 time=1679668523 user_id=5085]
и навыков пайки
[/quote]
Навыки кое какие есть, есть даже диплом телерадио механика 4 разряда, есть даже инструмент.
[attachment=1]20210821 133457.jpeg[/attachment][attachment=0]WhatsApp Image 2021-04-08 at 11.51.jpeg[/attachment]
Но нет уверенности, что справлюсь с задачей…
[quote=cruster post_id=49036 time=1679668523 user_id=5085]
Если проводить смазку таким образом, лучше всего это делать кисточкой и использовать тефлоновую смазку, не использовать баллончик.
[/quote]
Ясно.
Ссылку можно на али на такую смазку?
Я sw-92sa заказал - для стабов можно применить.
[quote=cruster post_id=49036 time=1679668523 user_id=5085]

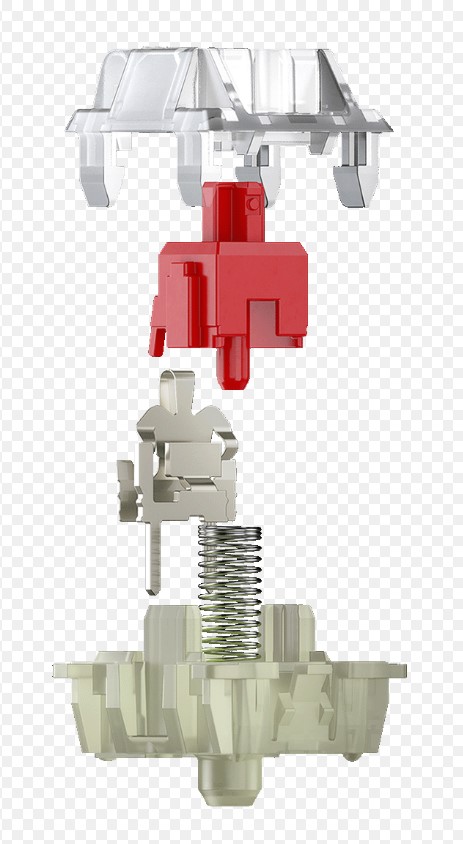

Также без распайки получается смазать по сути только верхний хаузинг и косвенно стем, когда при разборе свитча смазывает только нижний хаузинг, в котором расположены колеи, и стем с пружиной.
[/quote]
Интересно, если смазать как здесь:
https://youtu.be/q_drsacblE8
То смажутся ли пружины?
[quote=cruster post_id=49036 time=1679668523 user_id=5085]
Если находитесь в Москве, можете принести к нам плату чисто на распайку, а смазкой и запайкой заняться самостоятельно. Такое будет стоить у нас 15*87=1305 рублей.
[/quote]
Не, я в другом регионе.
Новой она как раз, так и должна звучать
Cooler master никогда прелюб не делали на клавиатурах.
Я бы порекомендовал попробовать начать пайку и посмотреть как пойдет, если монтажные отверстия сами по себе широкие, то распаять будет легко. Из рекомендаций - использовать дополнительно припой олово+свинец с канифолью, чтобы разбавлять заводской при пайке. Потому что все перешли на бессвинцовый и у него текучесть так себе. Также есть простой способ распаять, точно не убив пятаки повторными пробами - плавить припой на обеих ножках и одновременно извлекать свитч, правда без захвата/свитч-пуллера это будет тяжело провернуть. Поскольку надо отжать 2 защелки верхней и нижней грани + тащить свитч вверх.
Вашу смазку не тестили, как вариант, можно попробовать на одном свитчей и оценить результат. Сейчас эталоном считается Krytox 205g0. На aliexpress он не продается, только самозамесы, смешивают 205g2 с 105. На али можно посмотреть похожую, но чуть более вязкую смазку - Tribosys 3204/3203 или Krytox 205g2. Тут у нас есть небольшое сравнение смазок по консистенции https://geekboards.ru/page/lube-guide
Этот способ как раз для смазки пружин, но вам потребуется очень жидкая смазка, масло. Это Krytox 105/103.
Да, скорее всего так и сделаю.
Да, но я как посмотрел цену на али за 5 грамм - что то расхотелось брать ее…
Ясно.

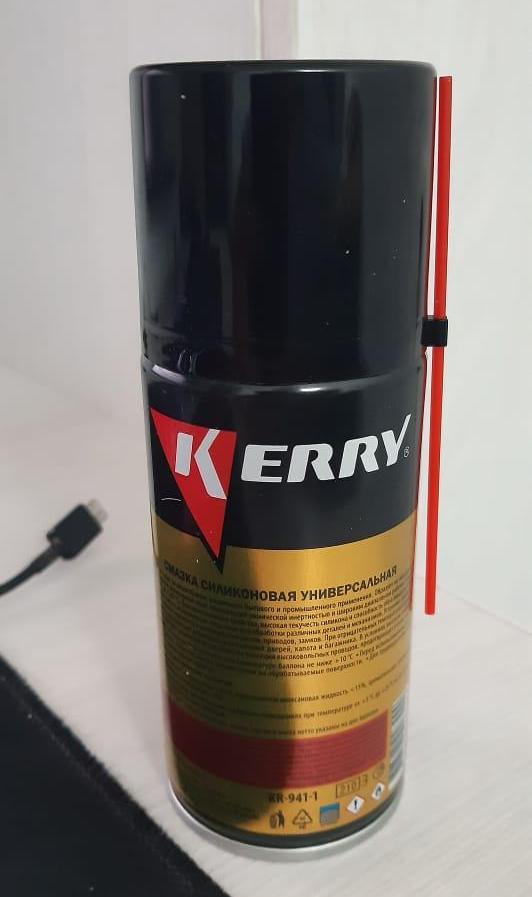

У меня есть силиконовая смазка:
Пойдет для этого дела как на видео?
Вот еще импортное видео, где применяют спрей:
https://youtu.be/CFHomk3IBk0
[quote=Leon75 post_id=49040 time=1679688410 user_id=5716]
Вот еще импортное видео, где применяют спрей:
https://youtu.be/CFHomk3IBk0
[/quote]
Не рекомендовал бы использовать спрей вообще, потому что таким способом не получится контролировать количество смазки и то куда она наносится. С ним вероятность попасть на контактные пластины очень высока, либо оверлюбнуть свитч. Что также может привести к его некорректной работе, если избыточная смазка попадет со временем на пластины.
